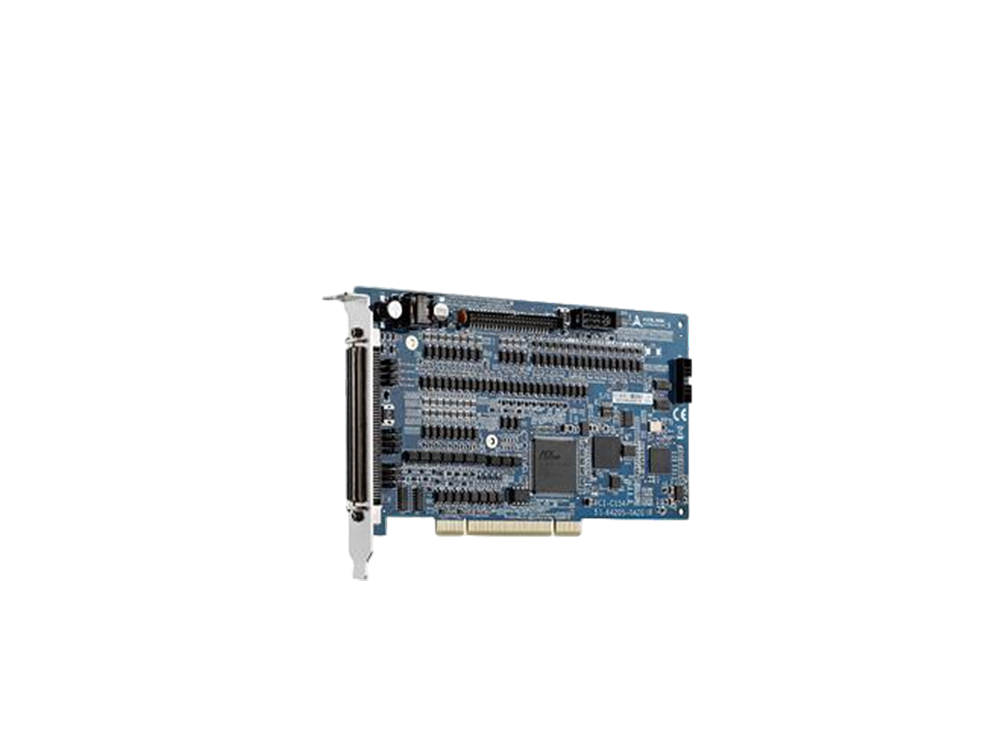

产品介绍

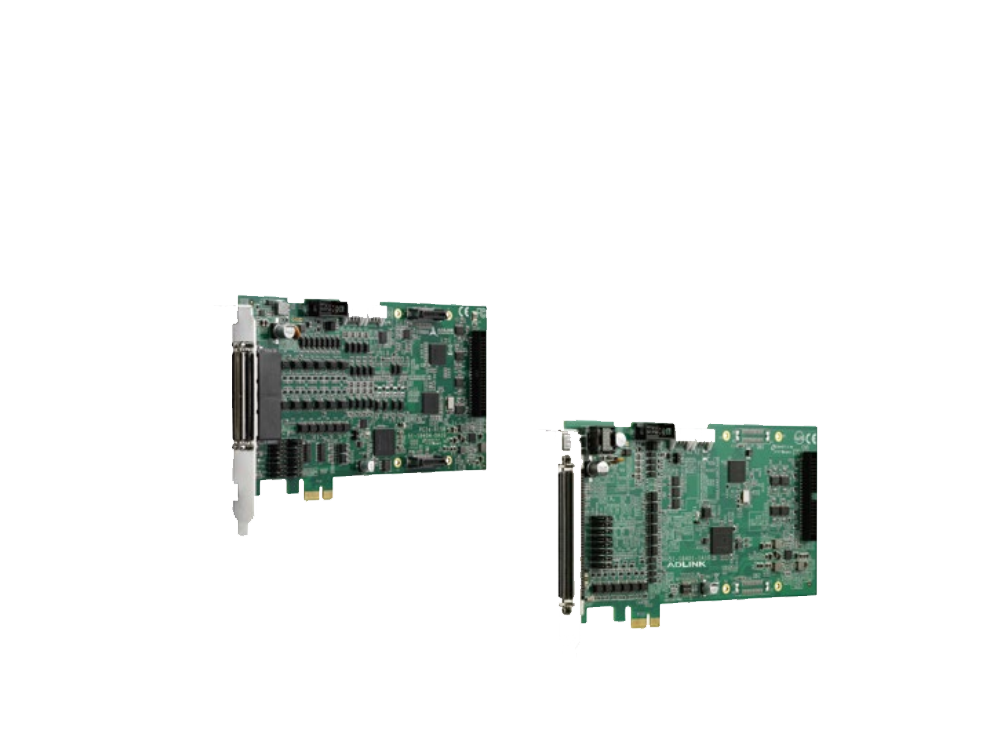

PCIe-M54/PCIe-M58 提供高达 6.55 MHz 的高频脉冲输出，具备硬件控制的紧急停止、软件安全保护、板卡索引切换以及直线/圆弧同步运行等功能，完全满足工业级性价比的需求。该板卡兼容三菱、松下、安川伺服系统，以及所有支持脉冲序列控制的伺服和步进驱动器，可通过多轴联动实现复杂的运动轨迹，PCIe-M54/PCIeM58 支持连续轮廓控制下的直线与圆弧插补，适用于多种直线与圆弧轨迹的应用，为各种生产制造的应用场景提供最平滑的运动控制解决方案。

产品特色

T型与S型速度曲线

2至4轴线性插补，2轴圆弧插补和连续插补

实时在线改变速度和13种归零运动模式

背隙补偿与滑移修正

32个延伸泛用输入及输出通道和8个高速混合式(composite)输入/输出通道

手动脉冲输入接口

高速位置比较触发和高速位置锁存

提供MotionCreatorPro软件

软件支持

·操作系统信息

Windows 10/ 11

Linux

RTX 8.1a/2009

·软件兼容性

VC++/C# /VB.NET

各种带源代码的示例程序

·推荐软件

MotionCreatorPro2

订购信息

·PCle-M58

先进的8轴伺服&步进运动控制卡

·PCle-M54

先进的4轴伺服&步进运动控制卡

可选配件

端子板

· DIN-100S-01

端子板，带一个100针的SCSI-II连接器，支持DIN导轨安装

· DIN－814-GP

通用型端子板，带100针SCSI-lI连接器

· DIN-814M-J3A0

端子板，适用于三菱MR-J3A/J4A 伺服放大器

· DIN-814Y0

端子板，适用于安川SigmaV伺服放大器

· DIN-814P-A40

端子板，适用于松下MINASA4/A5伺服放大器，带100针SCSI-lI连接器

线缆

·ACL-102100-1 (For PCle-M54)

100针SCSI-Il 线缆（与AMP-787082-9 搭配使用),1米

·SCSI-VHDCI 10OP (For PCIe-M58)

100针SCSI-VHDCI 线缆,2 米,3米可选

·DB37FM-IDC44 Fcable L250

44针扁平线缆，适用于内置1/O

脉冲型运动控制

最大轴数	8
脉冲输出频率	0.01 pps 至 6.5 Mpps
最大加速速率	245 Mpps²
速度分辨率	16 位
编码器输入频率	6.55 MHz，4 x AB 相 @ 1 米线缆
编码器计数器分辨率	28 位
位置范围	-134,217,728 至 +134,217,727 脉冲 (28 位)
计数器	x 4，每轴
比较器	x 5，每轴

运控控制接口 I/O 信号

Position Latch Input Pin	LTC
位置比较输出引脚	CMP
I/O 引脚	差分和 2500 VRMS 光隔离
增量式编码器信号输入引脚	EA 和 EB
编码器索引信号输入	EZ
机械信号输入引脚	±EL, SD, 和 ORG
伺服电机接口输入 / 输出引脚	INP, ALM, ERC, RDY, SVON
通用数字输出引脚	DO x 8，用于 DO/CMP
通用数字输入引脚	GDI x 8，用于 DI/LTC/PCS/SD/CLR/EMG
脉冲信号输入	PA 和 PB
同步启动 / 停止信号输入 / 输出引脚	STA 和 STP
通用 TTL 数字输出通道	16 通道
通用 TTL 数字输入通道	16 通道
