产品介绍

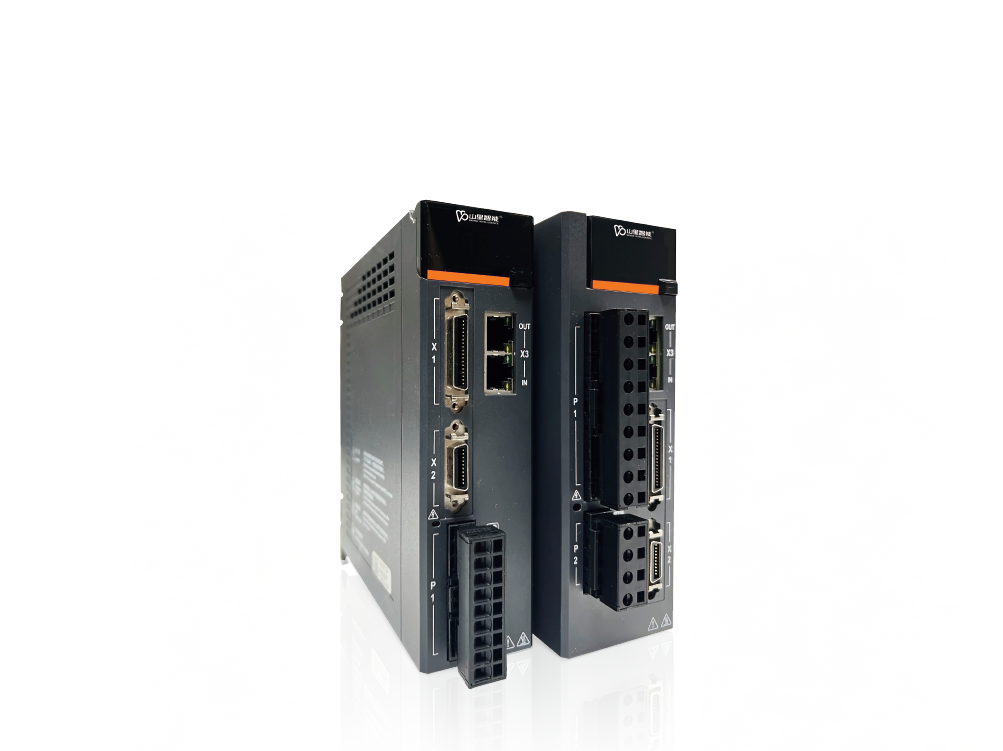

NDSL系列是面向高端应用场景的驱控一体产品方案中的专用伺服驱动器，具有极高的控制带宽和电流采样精度。基于自身快速电流环算法，搭配驱控一体方案中的E2或E3系列主控，可以实现对直线电机、DD马达的高速高精控制。特别适合对速度和精度有高要求的场合，如半导体、PCB、显示面板等行业设备，或双驱龙门架构的高端装备。

该产品采用全新硬件架构和直驱专用伺服算法，配合直线电机或DD马达，实现更高精度，更快响应，让设备运行更加平稳可靠，是高精密运动平台的上佳选择。

快速电流环控制算法，让直驱应用更精准，更高效

电流环频率响应带宽>6KHz；电流采样精度16bit；电流环控制执行周期<1.6μs

全频域分析自整定功能，大幅缩短系统整定时间

自动频域分析，系统特性辨识更精准

一键参数调谐，完成三环参数及振动滤波设置

与常见自整定方法相比，整定时间缩短50%，滤波器频率精度提升至0.5Hz

位置环周期125μs，速度环控制周期62.5μs

产品特色

配置灵活

-支持多种上位控制指令方式
-支增量式、绝对式编码器（Tamagawa、Nikon、Biss-C、EnDat2.2)、ABZ增量式编码器、sin/cos编码器、hall位置传感器
-适配多种直驱电机

功能丰富

-高精度龙门同步功能
-集成误差补偿表
-支持多种寻相方式
-支持速度加速度前馈调整

安全可靠

-内置多重安全功能(STO、SS1、SS2等)
-支持电机温度检测(PT100、PTC-1000、NTC、KTY8)

产品规格

EtherCAT

最小通讯周期	250μs
应用行规	IEC61800-7 Profile type(CiA402), CoE
通讯对象	PDO、SDO
同步类型	SYNC0 事件同步，Free Run
操作模式	PP、HM、CSP、CSV、CST

脉冲/ 模拟量

指令脉冲输入	输入形式	包含"A、B 相正交脉冲"，"脉冲+方向"，"CW/CCW 脉冲"三种指令形态
	驱动方式	RS422 线驱动
	最高频率	单通道 5MHz
位置反馈脉冲输出	输出形式	A、B、Z 信号，其中 AB 信号为相位差 90°方波，旋转电机 Z 信号为单圈 0 信号
	最高频率	单通道 1MHz，4 倍频 4MHz
	反馈模式	直通模式：A/B/Z 增量式编码器的脉冲信号通过 DSP 直接反馈给控制器转换模式：通过 DSP 将总线或 A/B/Z 增量编码器位置值转换为 ABZ 脉冲信号反馈给控制器
	更新周期	62.5μs
模拟量输入	指令电压	±10V，差分
	操作模式	速度模式，转矩模式
	分辨率	16bit
	带宽	1kHz
	输入阻抗	4.7kΩ

调试接口

通讯接口	Mini USB
调试软件	DriveMaster

I/0 接口

DI（数字输入）	8 通道（含 2 通道高速 DI）
DO（数字输出）	5 通道

安全接口

STO（安全扭矩关闭）

STO1, STO2 输入，STOM 输出

集成安全功能

安全扭矩关断（STO）、安全停止1(SS1)、安全停止2(SS2)

冷却方式

风扇强制冷却

动态制动器

内置

订购信息

型号	规格
NDSL-N7030-MGEAP-SG	3A，220V
NDSL-N7060-MGEAP-SG	6A，220V
NDSL-N7100-HGEAP-SG	10A，三相 220V
