产品介绍

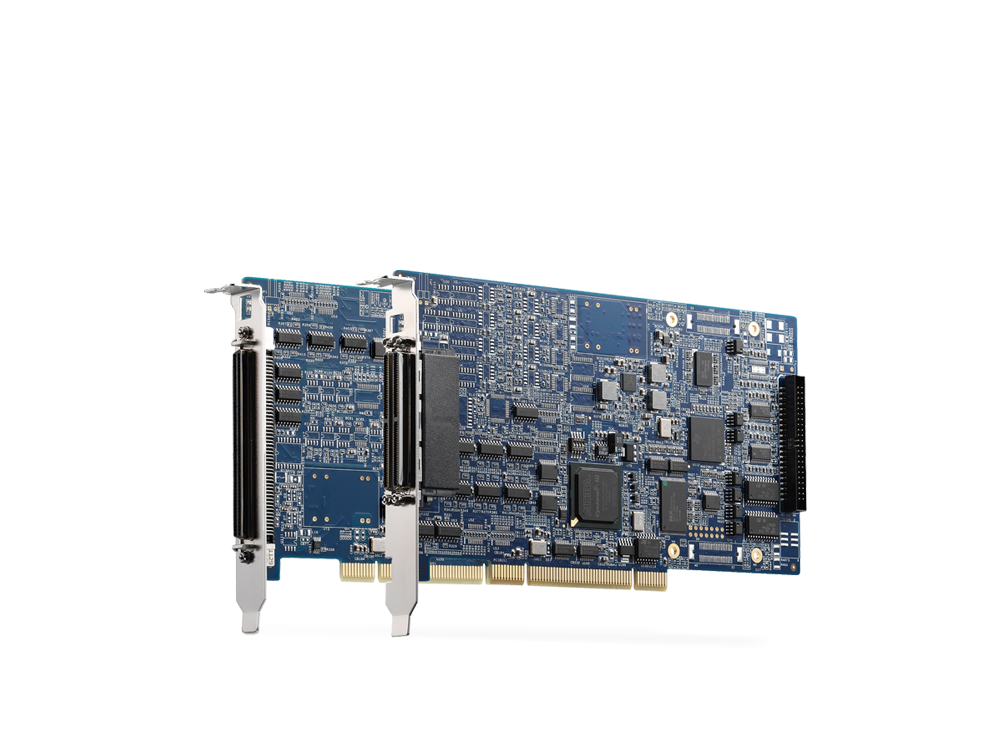

基于DSP的4/8轴脉冲式运动控制卡AMP-204C/AMP-208C，采用最新的DSP与FPGA技术，可以提供实现高脉冲输出，支持6.5 MHz频率脉冲输出及高达20 MHz编码器输入。借助凌华科技Softmotion技术，AMP-204C/AMP-208C在保持卓越吞吐量和精度的同时，大幅减少了开发的时间，并提供卓越的同步运动控制性能，如3D直线/圆弧/螺线插补，十分适合用于半导体，显示器及一般传统轨迹加工的产业应用。AMP-204C/AMP-208C支持三种不同的频率或占空比的PWM控制模式，适用于激光雕刻/打标/切割应用。此外，基于硬件位置比较和触发输出适用于AOI应用。

产品特色

板载DSP,4/8轴脉冲序列最高可达6.5MHz

轨迹更新率1KHz

编码器反馈频率最高可达20MHz·带有数字滤波

通过ORG和索引信号实现高速位置锁存功能

高速位置比较及高达1MHz脉冲触发输出·适合于光学检测应用

32个额外数字I/O(支持16通道数字输入及16通道数字输出)可节省出一片DIO卡片支出

用于激光行业的PWM控制,用于安全控制的看门狗定时器

一个系统最多支持16片卡

易于操作的图形用户界面

“MotionCreatorPro 2”是AMP-204C/AMP-208C产品自带的基于Windows的应用程序开发软件。更适用时域和频域的诊断工具都集成到这个实用程序进行自动调整、频率响应分析，运动和I/O数据采样。安装向导缩短系统的安装和评估时间，并可以通过系统诊断页监测板载DSP和I/O的消耗状态。强大的抽样页和图形工具提供实时的运动和I/O状态，并进行进一步的运动流分析。

MotionCreatorPro 2包含

·轴参数设定

·参数列表

·轴操作

·轴设置精灵(New)

·点表

·能量表（脉宽调变）设置(New)

·运动及I/O数据采样(New)

软件支持

Windows平台

·支持WindowsR 8/ 7/ XP

·推荐编程环境: Visual Basic, Visual C++, Borland C++ Builder, Delphi

订购指南

类别	型号	描述
Ordering Information	AMP-208C	基于DSP的8轴高级脉冲式运动控制卡
Ordering Information	AMP-204C	基于DSP的4轴高级脉冲式运动控制卡
Accessory	DIN-825-GP4	带100针SCSI-II接口的端子板，适用于伺服电机及通用型步进
	ACL-102100-1	100针SCSI-II电缆，1M
	SCSI-VHDCI 100P	100针SCSI VHDCI连接线，可为2米、3米和5米
